AUMA电动执行器简介

　　AUMA是全世界上业内公认的电动执行器的主要制造商。在设计，开发和制造工程中积累的30多年的经验已成为AUMA能提供性能可部的产品的重要保障。

　　一、产品技术指标

　　I、输入电压:3 相400VAC±5%, 50HZ

　　2、输入信号:4-20ma位置控制信号，输出位置信号反馈信号回路之间应隔离，同时不共地，四线制.

　　3、输入信号:4-20ma，对应开度0%一100%

　　4、额定力矩:满足选型要求的力矩，物出并保证有20%余量以防卡死。

　　5、额定行程:角度程0°-90

　　6、灵敏度:1%,0.25%

　　7、阻压特性:I周期

　　8、非线性误差:土1%

　　9、外壳防护等级:1P68

　　I0、全行程时间≤30S

　　11、安装方式:底座式

　　12、控制方式:三相整体型。电动执行器的控制器应和阀门一体安装，电源为三相五线制380/220V,负载能力为750欧姆。

　　13、保护功能:应具务以下基本保护功能:

　　a、电机热保护        b、过力矩保护   C、机械限位保护

　　d、电气限位保护。e、断信号保护    f、电机自锁功能

　　14、电机负荷率S4-50%,应采用其有高启动力矩低转动惯量的伺服电机，不推存使用变颇电机，启动次数1200次/小时

　　15、执行器可以有RR, RL. LL, LR四种安装方式，增加了安装的简易方便性能并可根据现场空间布局进行调整。电器接线应采用插拨式设计，减少安装调试劳动强度。

　　16、使用环境温度:执行器-25℃--60℃环境相对温度:执行机构≤95%无凌霜。

　　17、执行器其有可编程电机一体化控制单元。带有现场远程选择器和按钮的现场控制面板。

　　18、每台执行器应带四对行程限位开关和两队扭矩限位开关，触点容量250V, 5A,机械寿命不小于200万次。

　　SIPOS 5 Flash功能概述

　　概述(对所有SIPOS 5 Flash都适用一即适用于多回转.直行程和角行程执行机构〕

　　输入信号和输出信号

　　供电电源相序自动校正功能

　　“开’、“关”和“停”3个开关量输入信号(执行器内部带光电隔离)

　　“紧急”开关量输人信号(执行器内部带光电隔离)

　　可外供24V DC

　　1路0/4-20mA位置给定输人信号和1路0/4-20mA速度给定(火过程控制)

　　输入信号(根据实际需要，执行器内部可选配电隔离模块)

　　通过三态开关控制

　　两线控制

　　向控制系统输出的24V开关量信号(可根据实际需要自行设定.且执行器内部带光电附离)

　　继电器接点愉出(可根据实际需要自行设定，像对接点包括一个常闭接点和一个常开接点)

　　4-20mA位置反馈输出信号(根据实际需要，执行器内部可选配电隔离模块)

　　0/4-20mA位置反馈输出信号(根据实际需要，执行器内部可选配电隔离模块)

　　PROFIBUS DP总线接口(包括vi服务功能)

　　单通道PROFIBUS DP总线接口

　　双诵武PROFIBUS DP冗余兑丝接口

　　可调整/可编程

　　关断力矩(档)·尹

　　输出轴转速(档)

　　可分别单独设定的速度(正常开、正常关、紧急开、紧急关)

　　关断模式(行程关断/力矩关断)

　　开方向/关方向到达中间位置

　　将电机过热保护功能设为无效

　　电机机腔加热器

　　维护间隔(可根据电机累计启动次数、累计力矩关断次数或电机累计运行时间来设定)

　　卡住时重试次数(阀门被卡住出现过力矩故阵时，执行器将自动启动5次以排除故障)

　　其它

　　带按钮的就地操作而板(带开、关、停以及就地/遥控切换4个按钮，且可用挂锁锁住)

　　电机温度监控

　　状态及故障显示LED(运行时，用于指示状态，故障时指示故障)

　　就地/遥控LED

　　柔性启动(可确保以力矩启动，且启动电流不会超过电机额定电流)

　　阀门参考力矩曲线(可记录并储存阀门的3条参考力矩曲线，从而实现对阀门状况的监控)

　　液晶显示屏

　　故障自诊断

　　可选软件功能

　　内置位置控制器(为自适应三级控制器.执行器可接收0/4-20mA位置给定输入信号)

　　运行中输出轴转速随行程自动调整功能(用于改善阀门线性度)

　　0/4-20mA速度给定输入信号(模拟信号，用于实现控制过程优化〕

　　内置过程控制器(为P1调节器、执行器可接收0/4-20mA过程控制输人信号)

　　符号说明:-标准配置-可选配

　　.安装位置

　　执行机构可以以任何角度和方向安装。为了便于就地操作，例如.查看显示的信号.推存一种常用的安装方式一即阀门的安装法兰应当位于执行机构的下方。

　　采用专用的分体安装组件.可将执行机构的控制单元与机械部分分开安装。

　　.工作制

　　开关型(ECOTRON)一符合DIN EN 60034标准。启动次数可达600次/小时。

　　调节型(PROFITRON)一符合DIN EN 60034标准。启动次数可达1200次/小时。

　　.应用

　　电动执行机构驱动问门.广泛应用于:

　　1.水处理行收一从自来水厂到污水处理厂。2.化工行业一化工和石化工业中的管道上。

　　3.加工行业一从水泥厂到食品加工工业。4.能源工业一电厂和供热系统。

　　.噪音等级

　　由执行机构产生的噪音(1m远处的音强等级)<70 dB(A)

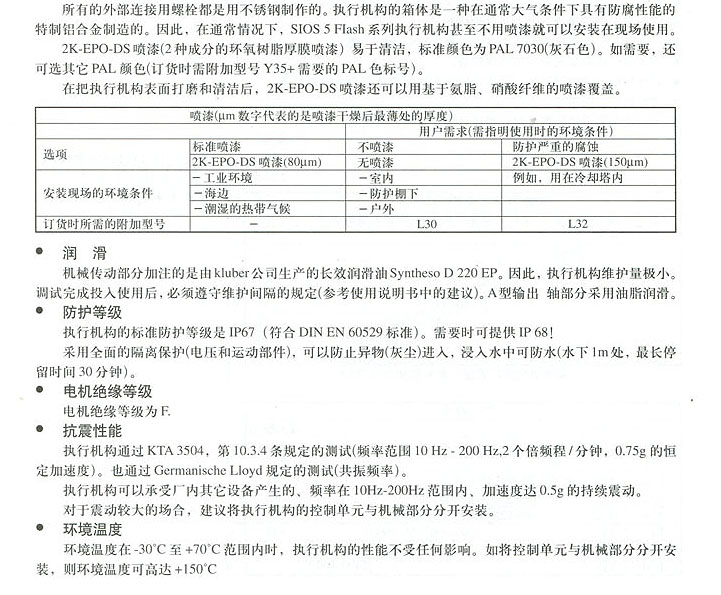

　　.喷漆和防腐保护
