DYT型电液动推杆

　　一、概述

　　DYT,DYTB型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往交旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

　　二、原理与功能

　　1、工作原理:电液推杆以电动机为动力源.通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

　　2、过载自动保护功能:电液推杆工作时.如活塞杆所受外力超过额定的输出力或活塞已到终点.电机仍在转动.这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动。但不会烧毁。

　　3、自锁功能:电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，话塞杆立即停留在一定的位置，压力油处于保压状态。

　　4、可根据用户要求.在额定的速度范围内进行无级调节速度。

　　5、可根据用户要求。在额定的输出力范围内进行无级调节推、拉力。

　　6、可根据用户要求.在额定的行程范围内进行无级调节行程。

　　三.与同类产品的比较

　　电液推杆与电动推杆、电动执行机构、液压缸,气缸相比.有如下优点:

　　1、具有可靠的过程过载自动保护性能，即使超负荷或运行至行程终点时，却不会烧毁或锁坏其它机件。电动推杆和电动执行机构则无法可比。

　　2、电液推杆可以带负荷启动。而电动推杆和电动执行机构却很困准。

　　3、同一台电液推杆在其额定的推、拉力范围内.其推、拉力可无级调节。而电动推杆则无法办到。

　　4、在推力和速度相同的情况下 .电液推杆消耗的电能是电动推杆和电动执行机构的一半。

　　5、电液推杆采用全液压转动，动作灵敏，运行平稳，能有效地减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行则不能做到。

　　6、电液推杆采用机、电、液一体化全封闭结构。工作油路循环于无压的封闭钢筒内。体积小。不漏油，便于安装维修。在恶劣的环境下;不吸尘、不进水、内部不锈蚀，使用寿命比气缸.电动推杆、电动执行机构长久。

　　7、投资小。气缸需建昂贵的空压站，且气压管路易泄露，气压不稳定噪音高;液压缸需建液压站、而电液推杆只需接通电源即可使用。

　　8、维修方便。在特殊情说下.电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细维修.这将影响全部工作的正常运行。

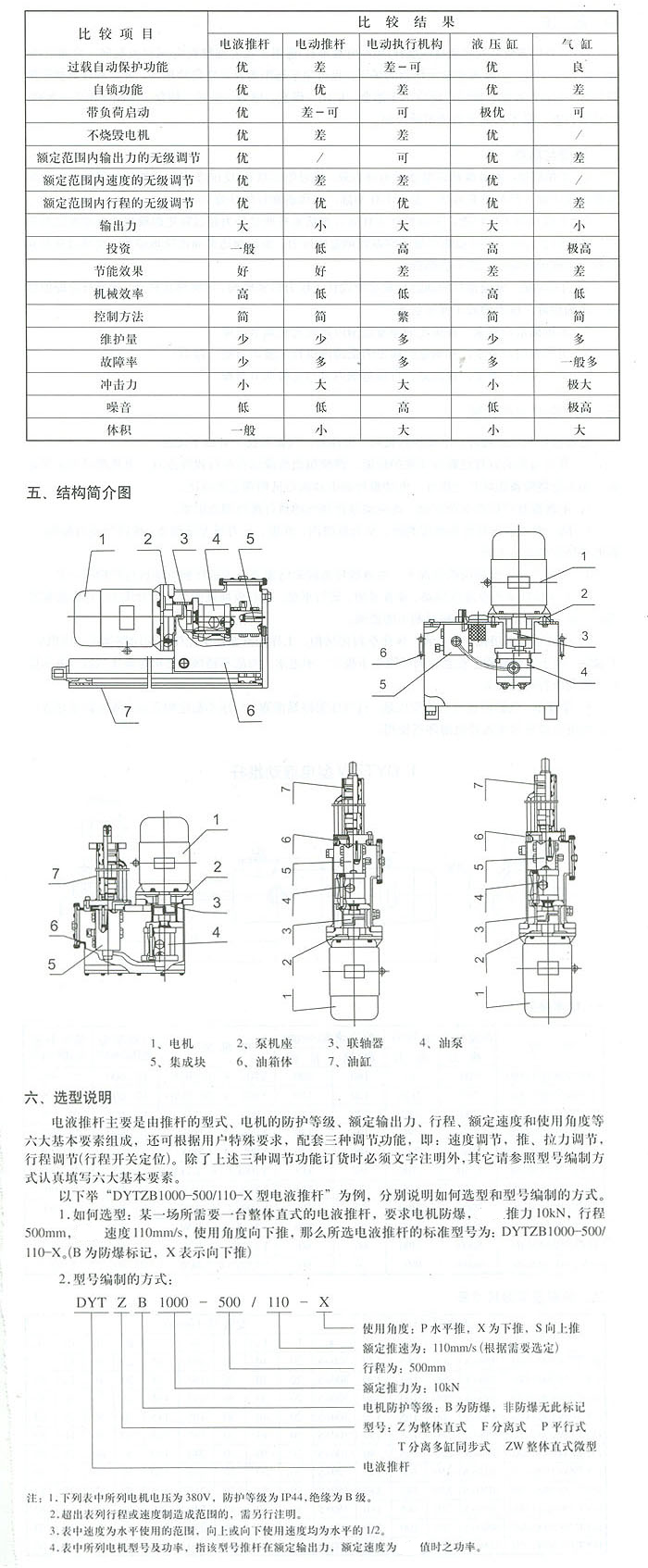

　　四.电液推杆与电动推杆、电动执行机构、液压缸、气缸性能比较一览表
