LB-ⅠⅡ单、双层棒条阀

　　一、用途：

　　根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制.给料等工艺的需要而研制的一种新型闸门，适用于温度≤350℃、粒度≤ 50mm物料控制。

　　二、工作原理:

　　本阀主要由框架、棒条组成，当棒条插入框架上，则一组棒条组就组成一平行栅板，将块状 物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以从该空隙进入门的另一侧，抽出棒条的多少应 由工艺流程的需要来决定。

　　三、特点：

　　该阀结构简单，易操作、无卡阻。克服平板闸物料颗粒所造成的启闭力大，甚至关不进去的特点，由于该阀采 用单根棒条操作，因而操作方便、灵活、 整体结构为钢焊接，刚性好、不变型，使用寿命长，无须维修，是中小型晶 状、块状物料控制的理想设备。

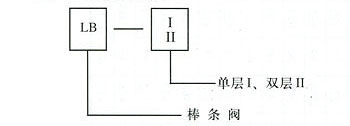

　　四.型号编制说明:

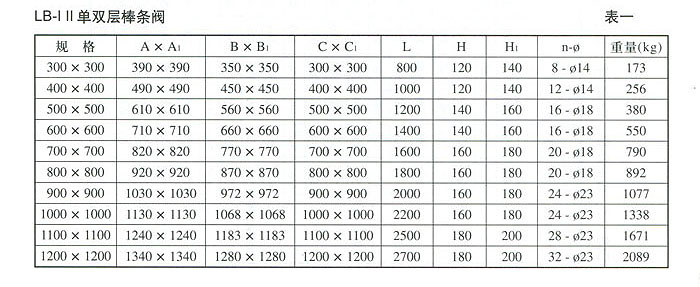

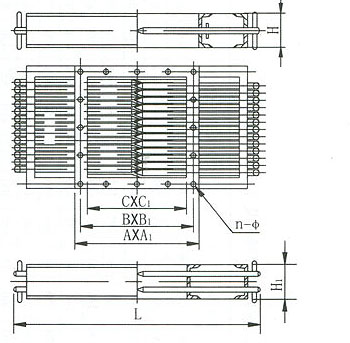

　　五、主要外形及连接尺寸：(见图、表) 图一 LB-I II单双层棒条阀
