SZFq-型充气闸阀

　　充气闸阀是气力输送管路中要求调节或切断的平板工闸阀，它广泛应用于水泥、冶金、矿山、 轻工、玻璃等行业的气力输送系统。

　　一、工作原理：

　　充气闸阀由风机给予低压 小容量空气经下通进入气口由充气层充气，气体透过沸腾板均匀向上喷吹，鼓动物料向上 位移，物料自重下落时由设备安装斜度而产生位移，不断重复致使物料向前位移，充气闸阀由丝杠闸板及密封副等组成， 由人工转动手轮带动丝杠旋转， 使闸门随着螺旋丝杠产生位移， 起到任意调节或切断的作用。

　　二、结构特点：

　　充气闸阀采用钢板焊接，分上、下两个通道，下通道为充气层，上通道为物料输送层。螺旋型闸门可任意调节开 度大小，该闸阀特別适用于无粘度的干燥粉料，细微颗粒料等。具有能粍小、无噪音、少卡阻、少维修.操作方 便，使用寿命长等特点。

　　三、性能参数:

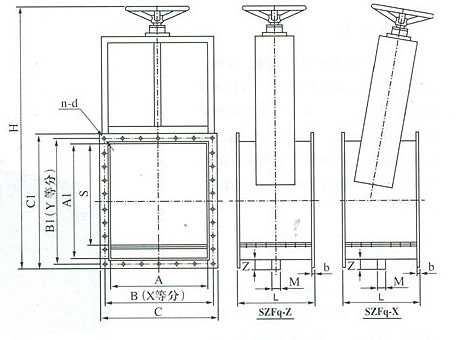

　　四、外形图:

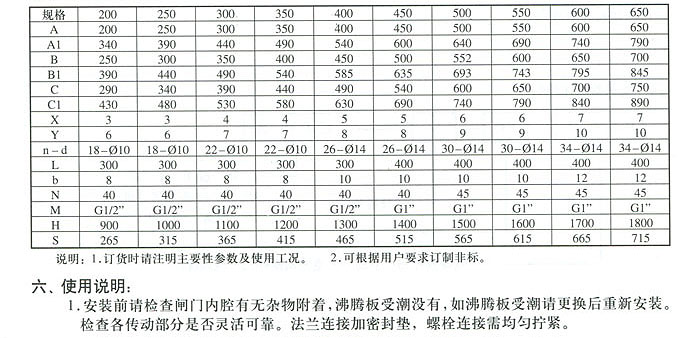

　　五.外形连接尺寸
