QTLV-0.6气动推杆平板闸阀

　　一、用途：

　　该闸阀是我厂改进传统结构的产品，工艺先进，质量可靠，它广泛地用于冶金、矿 山、建材等行业的粉尘物料的流量控制的管道上，是控制启闭要求迅速的理想设备。适 用于≤150℃的粉尘物料，压力≤06MPa。

　　二.工作原理：

　　该闸阀主要由框架、闸板、气缸等零件组成。工作时，由于气缸内气体的压力变化，使得活寒杆带动闸板作水平方向的往复运动，从而达到阀门的启闭目的。

　　三、型号编制说明：

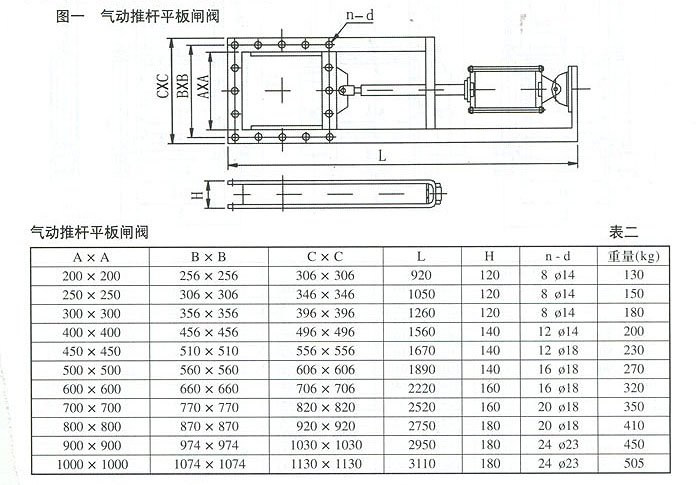

　　四、主要外形及连接尺寸：(见图、表)
