气体切断阀

　　普遍适用于冶金、建材、煤碳、矿山、玻璃、轻工等行业的气体输送、通风、环保工程，烟气治理等管道系统中。

　　气体切断阀是我公司针对行业要求设计的密封型阀门, 其杠杆力臂旋转结构独特、密封面无磨损、流阻损失小、密封性强、自锁性强、操作灵活、指示方位明确、维护方便、 使用寿命长等优点，传动轴部分采用外部密封，易调整，更 換无需停机，从而有效地杜绝外漏。杠杆力臂有多种结构形 式能适应不同的介质、不同工况需要。

　　一.性能参数:

　　二、工作原理：

　　手动气体切断阀,由人工旋转蜗轮传动装置的手轮带动蜗轮副把动力传给阀轴带动蝶板作同步 旋转运动.达到全开、全闭及任意调节的目的。阀门的开启闭位置均由限位机构限位，并有指示机构显示蝶板位置状态。

　　电动气体切断阀.由电动装置把力传给二级传动装置，由二级传动装置的蜗轮副带动阀轴、 蝶板作同步旋转运动，达到全开、全闭的目的。阀门的开启或关闭位置均由限位机构限位，并有指 示机构显示蝶板位置状态。

　　安装的先试运行阀门，启闭一个周期，按客户工作系统要求对阀门限位装置做适当的调整，调 整完成后须进行综合性能检查接通电源开启阀门, 当阀门“全开”“全闭”位置时，行程控制 机构应准确地切断电源，而转矩限位机构处于临界动作状态。开度指示机构座准确地显示阀门的开启状态。介质为特殊性气体时，请在调整后，安装前进行压力实验。

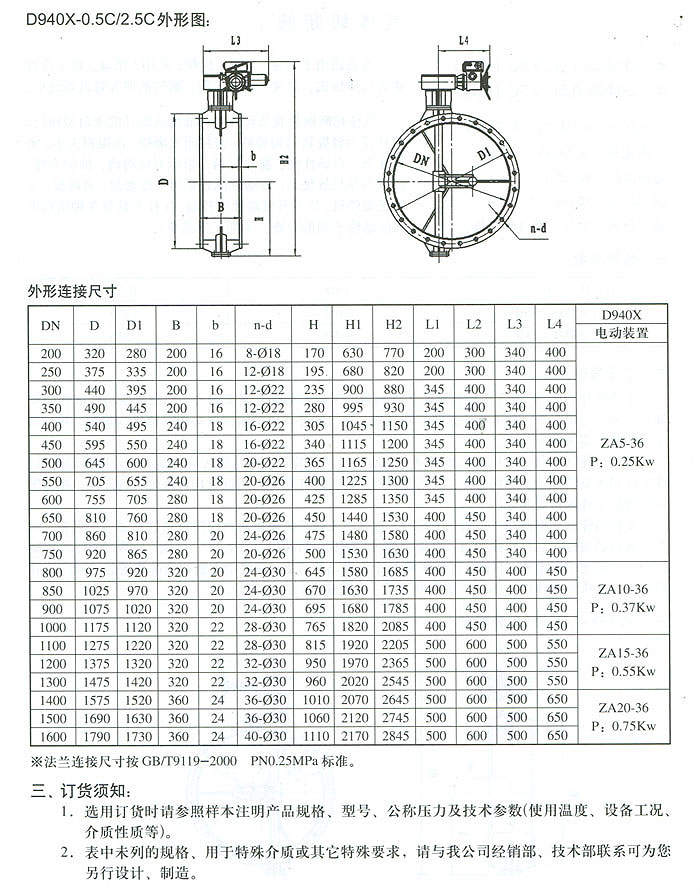

　　三、D340X-0.5C/2.5C 外形图:
