DDY41W-0.1F型电液动通风蝶阀

　　一、用途

　　电液动蝶阀是一种适用性很强的新型产品，广泛用于建材、冶金、矿山、化工、电力等工业生产过程中，能远程控制或现场控制管道中介质的流量。

　　二、特点

　　动力源电液推杆的特点是：动作灵敏，运行平稳，能有效缓冲外来的冲击，行程控制准确，可以带负荷启动，且具有超负荷保护能力。由于电液动蝶阀采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不漏油，便于安装、维修，在恶劣的工作坏境下，不吸尘、 不进水，内部不锈蚀，使用寿命长，不需要任何附属设备。在推力和速度相同的情况下消粍的电能 仅有电动推杆的1/2。

　　三、工作原理

　　电液动蝶阀以电液推杆作动力源，通过双向齿轮泵输出压力油，经油路集成块的控制送至油缸，实现活塞杆往复运动，同时通过曲柄转动阀轴、阀板作90°范围旋转，达到调节流量的目的。

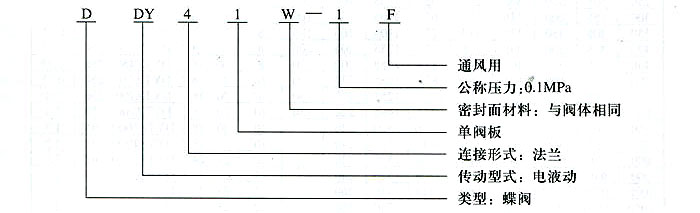

　　四、 型号编制方法

　　五、 主要零件材料
