J41F4-1.6、2.5、4.0、6.4截止阀

  一、通用截止阀用途:

  截止阀的启闭件是塞形的阀瓣,密封面是平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降.手轮不升降)。也有升降旋转杆式(手轮与阀杆一起旋转升降,螺毋没有阀体上)。截止阀只适用于全开和全关。不允许作调节和节流。

  截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄露。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力由介质的压力所产生的推力.关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。今年来,从自密封的阀门出现以后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时,在介质压力作用下“三化组”曾规定,截止阀的流向,一律采用自上而下。

  截止阀开启时.阀瓣的开启高度。为公称直径的25%-30%时,流最已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

  二、截止阀具有以下优点:

  1、结构简单,制造和维修比较方便。

  2、工作行程小,启闭时问短。

  3、密封性好,密封面间摩擦力小,寿命较长。

  三、截止阀的缺点如下:

  1流体阻力小,开启和关闭时所需力较大。

  2、不适用于带颗粒、粘度较大、易结热的介质。

  3调节性能较差。

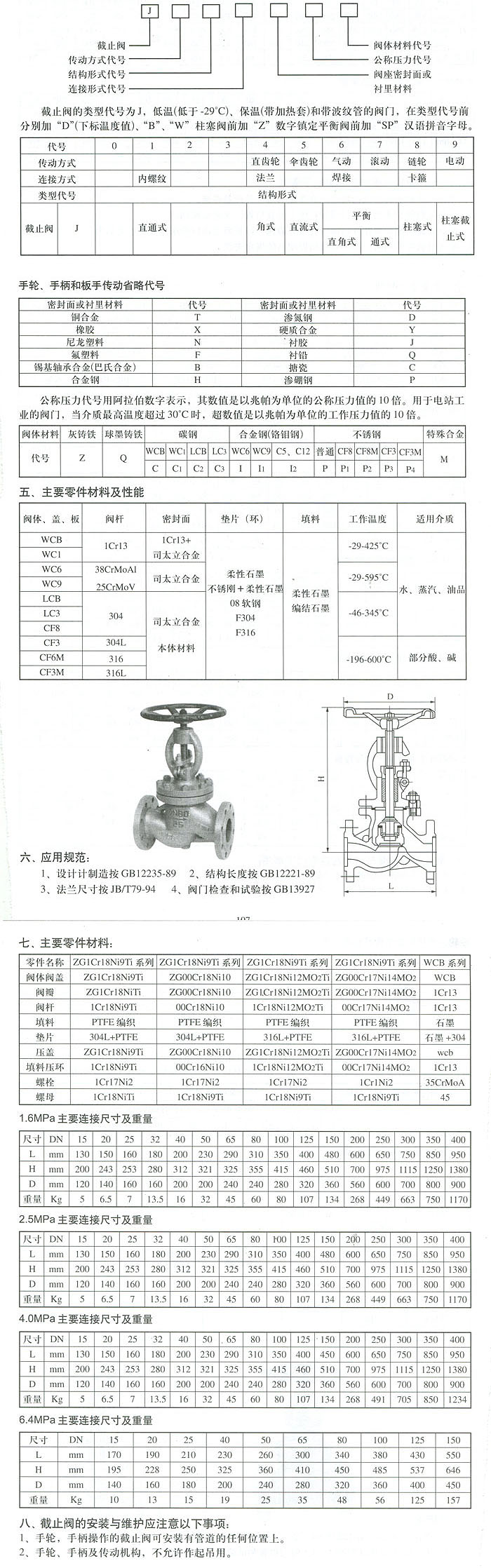

  四.阀门的型号编制方法
