Z41F4-1.6、2.5、4.0、6.4闸阀

  一. 通用闸阀用途:

  闸阀的启闭是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节的节流。闸板打两个密封面,最常用的模式闸板阀的一个密封面形成模形,模形角随阀门参数而异,通常为5°介质温度不高时为2°52。模式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。

  闸板关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀采用强制密封的,即阀门关闭时, 要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

  闸阀的闸板随闸杆一起作直线运动的.叫升降杆闸阀(亦叫明杆闸阀)。通常在升降杆上 的导槽。将旋转运动鞋变为直线运动,也就是将操作转矩变为操作推力。

  开启闸阀门时,当闸板提升高度等于阀门通 径1:1时,流体的通道完全精通,但在运行时 此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1图,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程)来确定。

  二、闸阀具有以下优点:

  1、流体阻力小.密封而受介质的冲刷和腐蚀小。

  2、开闭较省力。

  3、介质流向不受限制.不扰疏、不降低压力。

  4、形体简单。结构长度短,制造工艺性好,

  适用范围广.

  三、闸阀的缺点如下:

  1、密封面之间易引起冲蚀和擦伤。维修比较困难。

  2、外形尺寸较大,开启需要一定空间,开闭时间长。

  3、结构较复杂。

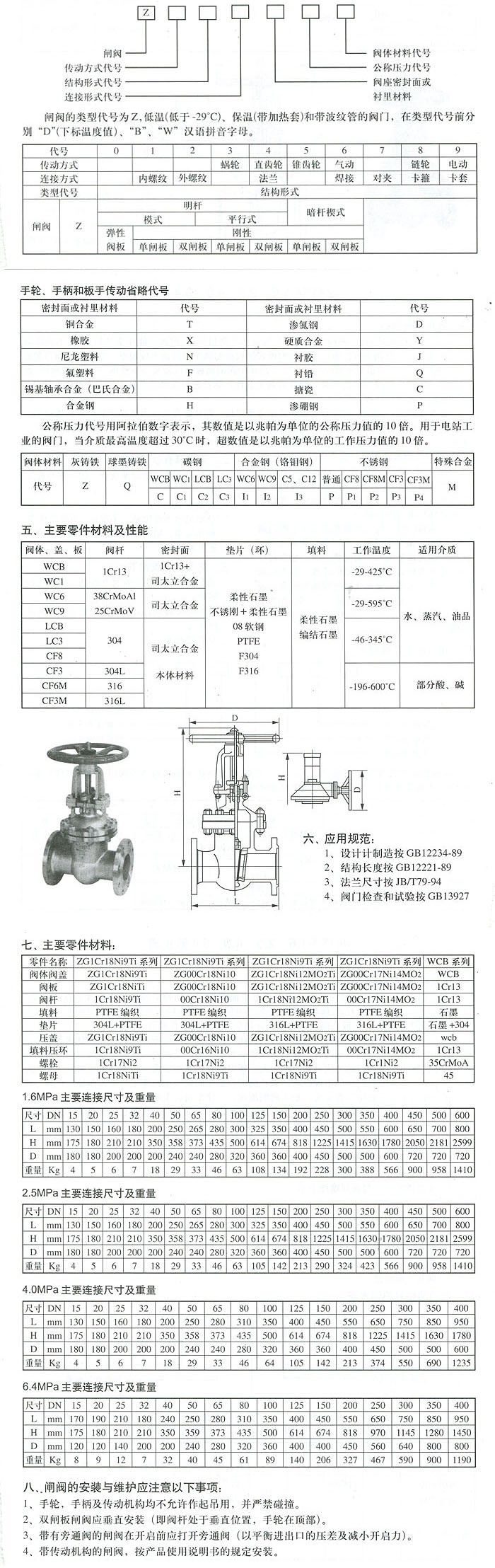

  四、阀门的型号编制方法
