Q941F4电动球阀

  四、技术规范:

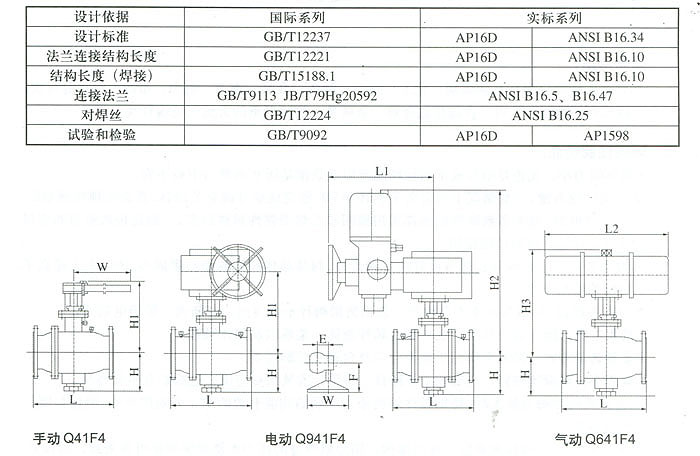

  五、应用规范:

  1.设计、制造按照GB 12237-89

  2.结构长度按GB 12221-89

  3.连接法兰J B79-94

  4.问门检查和试验按GB 13927-89

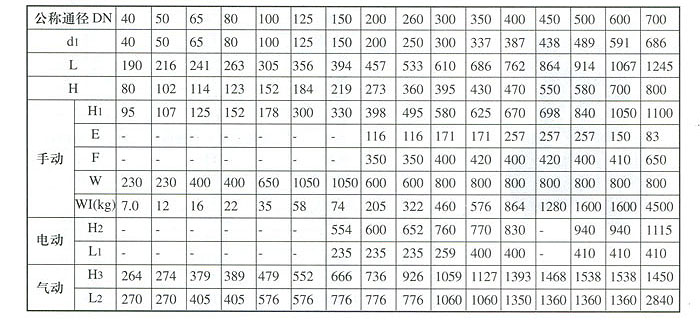

  六、PN1.6MPa主要连接尺寸及重量


  一、 球阀用途:

  球阀被广泛的应用在石由炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。其中抗硫系列球阀特別适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

  二. 球阀性能特点:

  1. 流体阻力小,无论是缩径或全通径球阀流阻系数都是所有阀类当中最小的。

  2. 开关迅速方便,一般情况要手柄转动90°输完成全开或全关动作,真正实现快速启闭。

  3. 密封性能好,绝大多数球阀座都采用聚四氟乙烯等弹性材料制造,一般这种软密封的密封性容易保证,所以广泛使用。

  4. 寿命长,由于聚四氟乙烯有良好的自润滑性,阀体球体阀杆的摩擦磨损小,所以大大提高了球阀的使用寿命。

  5可靠性能高,球体与阙座不会擦伤,急剧磨损阀杆不会飞出,有防火、防静电功能。

  6. 使用广泛,除一般介质外,还可输送粘性流体、桨液以及固体颗粒。

  7. 多种转动方式,轻易实现远距离操作以及自动化控制需要。

  8. 体枳小、重量比较轻,可安装于管路任一位置,安装快捷方便,运输贮存也很容易。

  9. 当介质的冲刷力较大时,特別设计的阀座防冲刷结构能有效的防止介质的冲刷,确保封圈的使用寿命。

  10. 对于低压,超低压或真空工况用球阀, 因介质本分的压力不能确保阀座可靠密封,而预紧力长期使用后又会衰减,特別设计的弹簧加载密封结构,能确保阀门长期可靠使用。

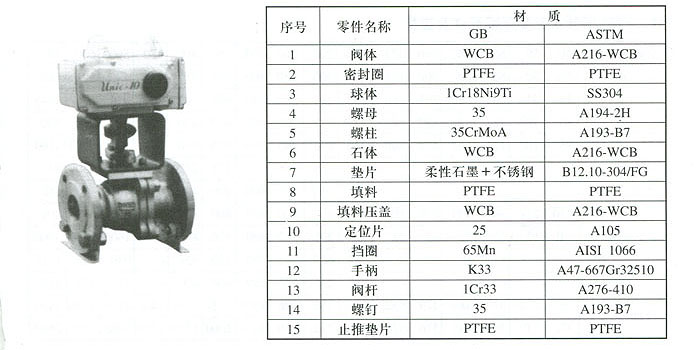

  三、主要零件及材质

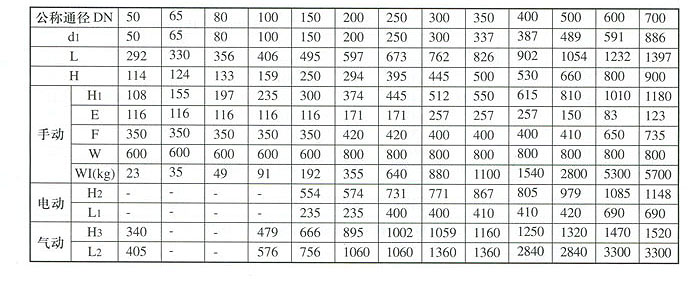

  七、PN2.5MPa主要连接尺寸及重置

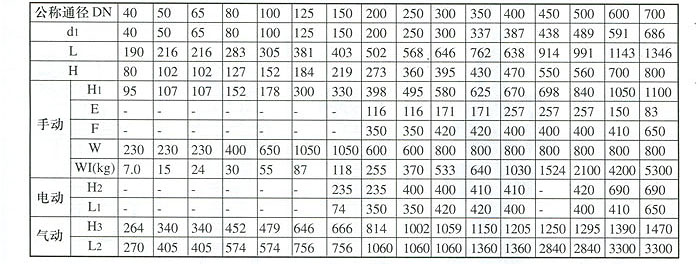

  八、PN4.0MPa主要连接尺寸及重里

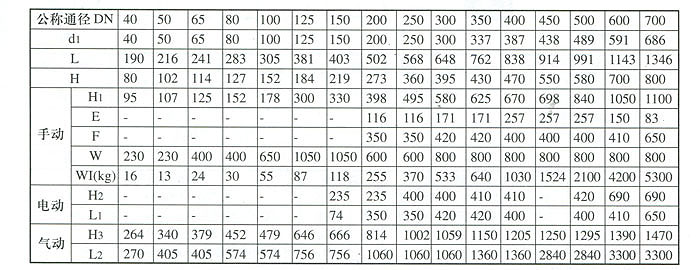

  九、PN6.4MPa主要连接尺寸及重量
